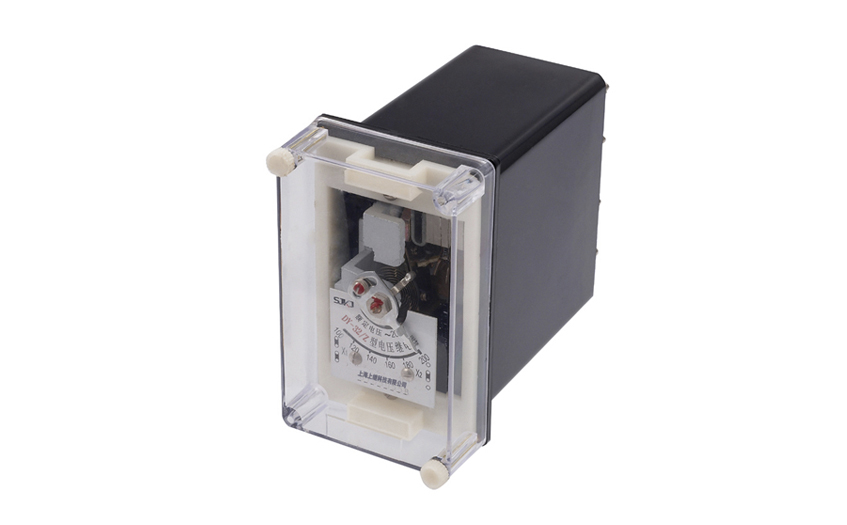

DY-35/Z電壓繼電器主要用于電力系統繼電保護線路中，作為低電壓閉鎖的動作元件。
DY-35/Z電壓繼電器概述
1.DY-35/Z電壓繼電器用途
DY-35/Z電壓繼電器主要用于電力系統繼電保護線路中，作為低電壓閉鎖的動作元件。
2.DY-35/Z電壓繼電器規格及整定范圍如下表1
DY-35/Z電壓繼電器結構及其特點

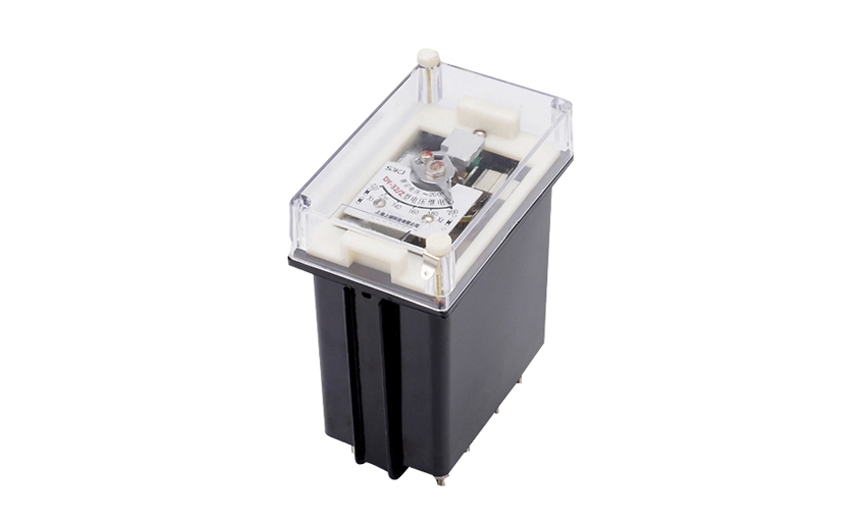

DY-35/Z電壓繼電器為插拔式結構，嵌入式安裝，并有透明的塑料外罩，可以方便地觀察繼電器的電壓整定值及規格，安裝方式亦為凸出式安
裝。插拔式結構便于調整和維修，繼電器出廠時，工廠提供安裝和接線的成套零件及按合同供給的備品備件。
DY-35/Z電壓繼電器動作原理
DY-35/Z電壓繼電器采用整流型原理，磁系統有兩個線圈，線圈出頭接在整流橋輸出端，兩個整流橋輸入端接在底座端子②、⑥、④、⑧上，用戶可 根據需要串、并聯，因而可使繼電器整定范圍變化一倍。 繼電器銘牌的刻度值及額定值是線圈并聯時的，轉動刻度盤上的指針，以改變游絲的機械反作用力矩，從而可以改變繼電器的動作值。 繼電器內部接線圖如圖1，端子接線圖如圖2。
DY-35/Z電壓繼電器的電氣原理及工作原理
電氣原理
電氣原理圖同內部接線圖
其中：C1 C3--作為降壓元件用
C2 C4--作為濾波用
D1 D2--改善返回系數
工作原理
交流電壓經整流濾波后加在電磁型電壓繼電器的線圈兩端，線圈所產生的電磁力矩與游絲的反作用力矩相比較而動作。由于交流電壓經整流濾波 后避免了電壓過零點，從而避免了因其產生的電磁力矩因電壓過零而引起的抖動現象，提高了電壓繼電器工作的可靠性。
DY-35/Z電壓繼電器主要指標
返回系數不大于1.25。
動作電壓一致性不大于5％。
動作時間不大于0.15s，即當工作電壓為0．5倍整定電壓時的動作時間不大于0.15s。
整定值誤差不超過±5％。
DY-35/Z電壓繼電器接線與調試
所需儀器：交流電壓表一只(0.5級)，交流調壓器一臺。
a） 接線圖如圖
b） 調試：從最小整定值開始，即先將指針指向最小整定值處，檢查接線無誤，并將調壓器調至零，接通電源，調調壓器使其電壓逐漸增大至高 于整定值，然后再慢慢減小電壓觀察其動作，記錄動作值，然后調大電壓記錄返回電壓，從而計算出返回系數。然后將指針指向第二、三、四、五點 整定值處。如上調試。
DY-35/Z電壓繼電器工作條件
1.環境溫度為-25～40℃；
2.大氣壓力：80～1l0kPa；
3 .相對溫度；最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃，且表面無疑露。最高溫度為40℃時，平均最大相對濕
度不超過50％。
4. 使用地點出現的振動響應量和沖擊響應量不超過ZBK45020-90《電力系統保護自動繼電器及裝置通用技術條件》第5.10.4條及第5.10.5條規定
的I級嚴酷等級。
5. 使用地點應具有防御風、雪、雨、沙的保護設施，無腐蝕性氣體和爆炸氣體。
DY-35/Z電壓繼電器使用和維護
繼電器使用前，需去掉外殼，檢查有無在運輸中產生的損壞：如動片碰到磁板、游絲各圈相碰、動片軸上的摩擦等，為此，將繼電器的指針整定在
第一整定點上，用手將可動系統往磁板方向移動，然后放開，可動系統應當轉回到原平衡位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
1.可動系統的軸向活動量在0.15～0.3mm之間。
2. 動片與磁極間的氣隙，應當保證繼電器在規定的任何情況下，動片和磁極不得相碰。
3. 具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
4. 當指針由第一刻度值旋向最終刻度值時，游絲各圈不得相碰。
5. 繼電器動作時，橋形觸點應在靜觸點的中心線上滑動，公差±1mm，動、靜觸點總氣隙不小于2mm。
6. 靜觸點和限制片之間的距離不大于0.3mm。
7. 不宜潤滑繼電器的軸和軸承。
8 .不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的柔軟的布片擦干凈，避免用手指接觸觸點。
DY-35/Z電壓繼電器外形及開孔尺寸
