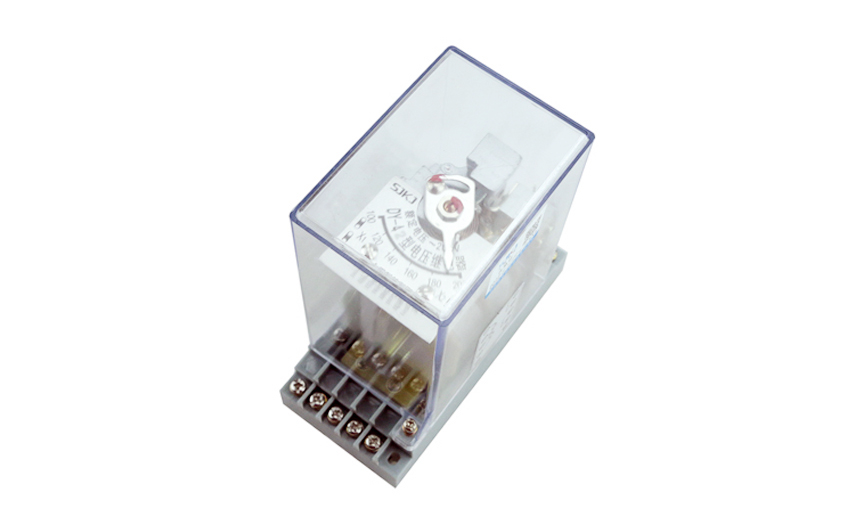

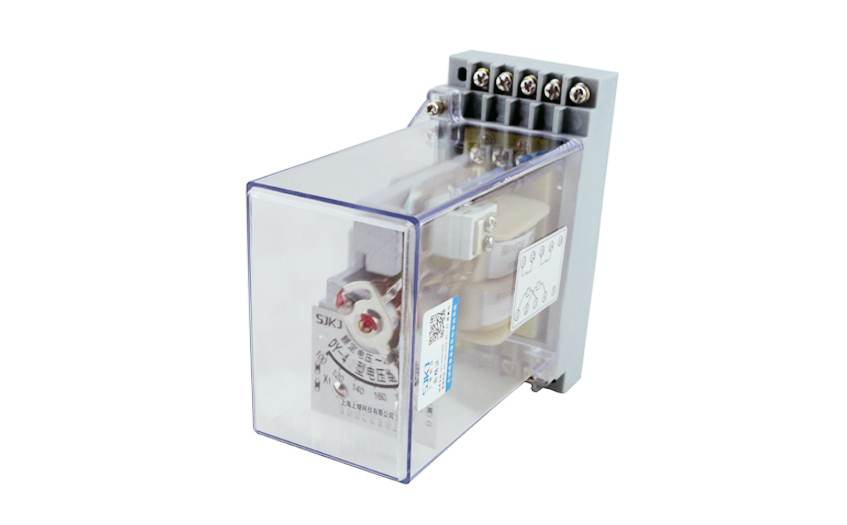

DY-42/60C導軌式電壓繼電器用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件；DY-40電壓繼電器適合安裝在開關柜內，外殼為凸出式固定結構，也可卡裝在35min的道軌上，具有體積小、外形直觀，安裝接線方便等優點。
DY-42/60C導軌式電壓繼電器用途
DY-42/60C導軌式電壓繼電器用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件；本繼電器適合安裝在開關柜內，外殼為凸出式固定結構，也可卡裝在35min的道軌上，具有體積小、外形直觀，安裝接線方便等優點。
DY-42/60C導軌式電壓繼電器結構和原理
1.繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而
可使繼電器整定范圍變化一倍，1和2腳短接，3和4腳短接。短接之間按啟動，此按法并聯。2和3短按，1和4加啟動，此接法為串聯。
2. 繼電器名牌的刻度值及額定值足線圈并聯時的(以V為單位)。轉動刻度盤上的指針、以改變游絲的反作用力矩，
從而可以改變繼電器的動作值。
3. 繼電器的動作：對于過電壓繼電器，電壓升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸
點斷開。當電壓降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合，對于低電壓繼電器，當電
壓降低到整定電壓時，繼電器就動作，動合觸點斷開，動斷觸點閉合。
DY-42/60C導軌式電壓繼電器技術數據
1.觸點的數量，見下表。
2.按整定值的范圍來分：每整定值的動作誤差不大于±6%，繼電器各種技術數據示于下表
注：DY-42/60C、DY-44/60C規格為長期熱穩定（具有內附串聯電容）電壓繼電器。
3.繼電器刻度極限誤差：不大于6%。
4.動作值的變差：不大于6%。
5.對于DY-41、42、43過電壓繼電器的返回系數不小于0.8；DY-46、47、48欠電壓繼電器的返回系數不大于1.25。
6.動作時間
6.1 對于過電壓繼電器
在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值動作時間不大于0.04s。
6.2 對于低電壓繼電器
當繼電器的工作電壓為0.5倍整定電壓時，動作時間不大于0.15s。
7. 過電壓能力：當線圈并聯時，在最小整定值處，將電壓由零均勻地上升到1.05～2.2倍整定電壓，在此范圍內，繼電器不應有使得動合
觸點不工作的振動。經此試驗后，繼電器應仍能滿足技術條件的要求。
8. 過電壓：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
9. 當無外來的碰撞和振動時。過電壓繼電器的各整定(第一點除外)位置上的工作電壓為0.6倍整定值時，其動斷觸點應可靠地閉合電路。
10. 低電壓繼電器在工作電壓為0.6倍整定電壓或更低時，其動斷觸點應無抖動的閉合。
11. 當無外來的碰撞和振動時，低電壓繼電器各整定位置上的工作電壓不低于1.5倍整定電壓時，其動合觸點應當可靠 地閉合電路。
12. 在動作電壓和返回電壓下；繼電器的可動系統不應當停滯在中間位置。
13. 當周圍空氣的相對濕度不大于85％，繼電器的電路對殼(外殼上的非導電金屬部分)的絕緣電阻，用500V兆歐表測量應當不小于300MΩ。 14. 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。
15. 觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常數不大于5×10 s)中為
50W，在交流電路中為250VA。
16. 功率消耗：在最小整定值處，繼電器的線圈所消耗的功率不超過20VA。
17. 當周圍介質溫度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而線
圈的溫升不大于65℃。
18. 壽命：繼電器電壽命500次，機械壽命為5000次。
DY-42/60C導軌式電壓繼電器外形安裝及開孔尺寸圖
