高壓開關柜的基礎知識之一
高壓開關柜概念：
開關柜（又稱成套開關或成套配電裝置）：它是以斷路器為主的電氣設備；是指生產廠家根據電氣一次主接線圖的要求，將有關的高低壓電器（包括控制電器、保護電器、測量電器）以及母線、載流導體、絕緣子等裝配在封閉的或敞開的金屬柜體內，作為電力系統中接受和分配電能的裝置。
高壓開關柜正常使用條件：
環境溫度：周圍空氣溫度不超過 40℃(上限)，一般地區為-5℃(下限)，嚴寒地區可以為-15℃。環境溫度過高，金屬的導電率會減低,電阻增加,表面氧化作用加劇；另一方面，過高的溫度，也會使柜內的絕緣件的壽命大大縮短，絕緣強度下降。反之，環境溫度過低，在絕緣件中會產生內應力，最終會導致絕緣件的破壞。
海拔高度：一般不超過1000米；
環境濕度：日平均值不大于95%，月平均值不大于90%；
地震烈度：不超過8℃；
其它條件：沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
高壓開關柜組成：
開關柜內電器元件：
一次電器元件（主回路設備）：
電流互感器簡稱 CT[如：LZZBJ9-10]；
電壓互感器簡稱 PT[如：JDZJ-10]；
接地開關[如：JN15-12]；避雷器(阻容吸收器）；
隔離開關[如：GN19-12、GN30-12、GN25-12]；
高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]；
高壓接觸器[如：JCZ3-10D/400A型]；
高壓熔斷器[如：RN2-12、XRNP-12]；
變壓器[如：SC(L)系列干變、S 系列油變]；
高壓帶電顯示器[GSN-10Q型]；
絕緣件[如：穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]；
主母線和分支母線；
高壓電抗器[如串聯型：CKSC 和起動電機型：QKSG]；
負荷開關[如：FN26-12(L)、FN16-12(Z)]；
高壓單相并聯電容器[如：BFF12-30-1] 等等。
柜內常用的主要二次元件（又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備），常見的有如下設備：
1.繼電器；2.電度表；3.電流表；4.電壓表；5.功率表；6.功率因數表；7.頻率表；8.熔斷器；9.空氣開關；10.轉換開關；11.信號燈；12.電阻；13.按鈕；14.微機綜合保護裝置等等。
A.母線室
包括：母線套管（支持、固定母線排，并使母線排對柜體絕緣）；主母線（匯集、分配電能）；
分支母線（從主母線引出的分支至斷路器上口靜觸頭）；靜觸頭盒（支持、固定斷路器上口靜觸頭，并使上口靜觸頭對柜體絕緣）
C.電纜室
包括：電流互感器（測量出線線電流值，為電流表、計量裝置、保護裝置等提供電流信號）；
出線高壓電纜（出線側通過高壓電纜與用電負荷連接）。當設備需要檢修，開關柜需要轉至檢修狀態的，應使用三相接地線掛在出線銅排上，掛接地線前應注意核對確認設備開關后柜門，防止誤入帶電間隔，以及使用高壓驗電器驗明確無電壓。
手車式斷路器本體：
① 手車底盤（支持斷路器本體，使斷路器在試驗/工作位置移動，以及配合檢修小車將斷路器從手車室中拉出）。
② 手車底盤鎖環（鎖住手車底盤在手車室內，具體操作在后面會詳細介紹）。
③ 手車移動搖桿及移動操作插口：用于斷路器在“工作、試驗”兩個位置的移動操作，將移動搖桿插入后，順時針為將斷路器推進，逆時針為將斷路器搖出。
④ 斷路器本體操作面板：本體分合閘狀態指示（本體分合閘狀態的機械指示，判斷斷路器分合狀態的最準確標識）。
⑤ 手動分合閘按鈕（只要斷路器已儲能，就可以通過此按鈕進行分合閘操作）。
⑥ 本體儲能狀態指示（已儲能、未儲能的機械指示）。
⑦ 手動儲能器（當自動儲能回路無法動作時，可將手動儲能桿插入，進行手動儲能）。
⑧ 斷路器合閘次數指示（顯示斷路器合閘的次數）。
⑨ 二次插件（斷路器本體狀態與繼電器儀表室的連接樞紐，若不插上，則斷路器分合閘狀態無法反映到繼電器儀表室操控面板及集控DCS上，無法使用繼電器儀表室操控面板及集控DCS對斷路器進行分合閘操作）。
⑩ 三相滅弧柱及上、下口動觸頭（接通和斷開一次回路的主要部分）。
裝置外觀：
對話界面（液晶顯示屏），循環顯示裝置信息、保護模擬量、測量模擬量的各測量值；
“運行”“通訊”“動作”“告警”“合位”“分位”表示信號燈光指示狀態；
運行：裝置正常運行時，該燈閃爍；燈長亮或長滅表示裝置已停止運行不能正常工作。
通訊：裝置CAN通訊正常時，該燈長亮，長滅表示裝置通訊已停止。
動作：裝置保護動作后，在液晶顯示屏顯示動作信息，并使動作信號指示燈常亮。保護動作使斷路器跳閘后，需排除故障，按下“復歸”鍵將動作信號復歸后才能再次操作斷路器合閘，否則斷路器合閘回路閉鎖無法操控。
告警：裝置保護告警信號指示燈；
分位：裝置跳閘回路監視信號指示燈；
合位：裝置跳閘回路監視信號指示燈；
復歸：用于對“動作”“告警”燈和保護動作信號的復歸。

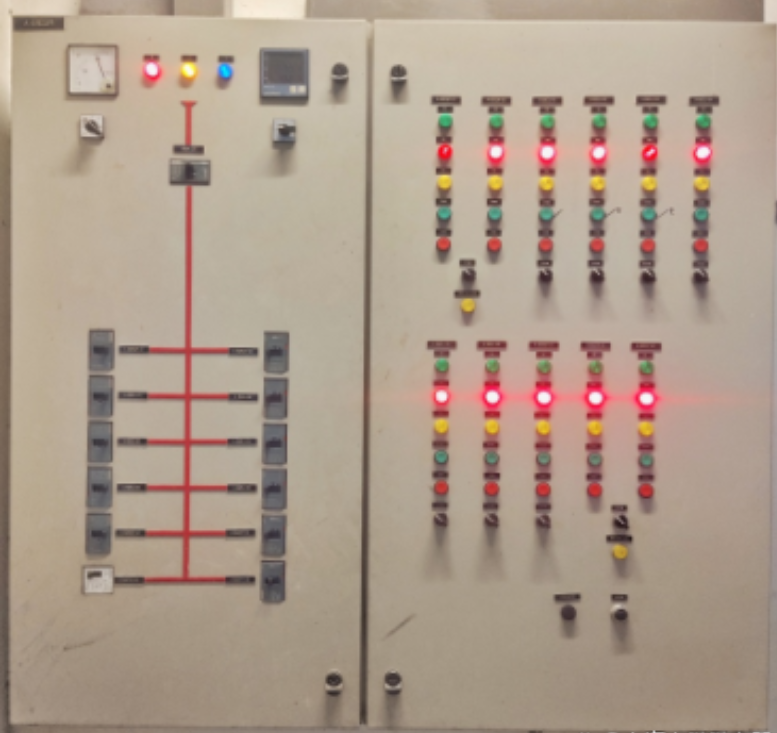

保護跳閘壓板：退出后，當負荷設備出現故障時，綜保裝置只會發出報警信號，但不會使斷路器跳閘。停送電操作中一般不需要變動，正常運行中應保持投入狀態。直流小母線：為單個開關柜內電氣設備提供直流電源，其總電源從直流系統饋線柜來（直流系統饋線盤→饋線盤小空開→高壓柜內直流總空開1K、2K→直流小母線→段上各開關柜內直流小空開），6kV、10kV共用該段的柜頂直流小母線，1K、2K在6kV電源進線斷路器柜繼電器儀表室內，各開關柜內直流小空開有：
F11：（開關柜分閘、合閘回路控制電源，不合或失電后無法通過DCS集控或就地操控面板控制分合，操作票中叫“控制電源”小空開）。
F12：（綜合保護測控裝置電源，不合或失電后設備失去保護，DCS畫面開關狀態、電氣參數失效、無法通過DCS集控畫面操控開關分合，操作票中叫“綜保電源”小空開）。
F13：（儲能裝置電源，真空斷路器才有，不合或失電后真空斷路器無法自動儲能，操作票中叫“儲能電源”小空開）。
交流小母線：為單個開關柜內電氣設備提供交流電源，其總電源從380V工作段來（ 380V工作段抽屜開關→高壓室柜內交流總空開5K→交流小母線→段上各開關柜內交流小空開）， 6kV、10kV共用該段的柜頂交流小母線，K5在6kV電源進線斷路器柜繼電器儀表室內，各開關柜內交流小空開有：
F31：（開關柜狀態智能操控裝置（簡稱綜顯裝置），柜內照明，柜內電加熱器的電源，不合或失電后其所接設備無法正常工作，綜顯無開關位置狀態顯示，操作票中叫“綜顯電源”小空開）
電壓小母線：為單個開關柜內綜保裝置提供電壓信號，其總電源從該段母線PT柜二次回路來（母線段PT二次繞組→母線段PT二次繞組小空開→電壓小母線→段上各開關柜內直流小空開），柜內電壓小空開有：
1ZKK～3ZKK或4ZKK～6ZKK：不合或失電后綜保裝置便失去電壓信號（會相應發出報警信號），使設備失去電壓保護，也會引起保護誤動作。操作票中叫“電壓信號”小空開。
柜頂各小母線的送電應在母線送電前完成，正常運行中不允許斷電。
二次回路接線端子排，二次設備線纜相互連接的樞紐。
