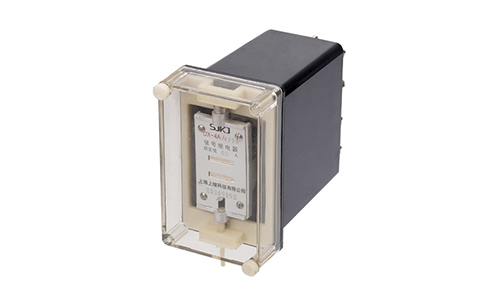

DX-4A繼電器
DX-4A型信號繼電器使用于電力系統二次回路的繼電保護線路中，作為動作指示信號用。
DX-4A繼電器電磁型脫鉤掉牌顯示繼電器，同時輸出機械保持和瞬動觸點，具有手動復歸或電復歸及兩次掉牌功能，即第一次動作后顯示一條紅色帶，第二次動作后顯示兩條紅色帶。由于動板系統質量和轉動慣性小，并施以預壓力，以及采用脫鉤機構，因而抗震性好，功耗小。
繼電器工作繞組額定值為：直流6V、12V、24V、48V、110V、220V或0.01A、0.015A、0.02A、0.025A、0.03A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A、0.06A。
繼電器電復歸繞組額定值為：6V、12V、24V、48V、110V、220V。
動作值與復歸值
a.動作電壓不大于70%額定值；
b.動作電流不大于90%額定值；
c.復歸電壓不大于70%額定值。
返回值不小于2%額定值。
功率消耗
工作繞組：電壓型不大于2W 電流型不大于0.2W
觸點容量
保持觸點在電壓220V，電流不超過1A的直流有感電路中（時間常數為5±0.75ms），分斷容量為50W，瞬動觸點為30W，在220V電流不超過1A的交流電路中分斷容量為200VA。
介質耐壓
繼電器導電部分對非帶電金屬部分及外殼之間，能耐受交流50Hz、2kv、歷時1min的試驗。
抗沖擊性能
熱穩定性
在周圍環境為40°C溫度時，電壓繞組長期通110%額定電壓，電流繞組通以額定電流，繞組溫升不超過65°C，復歸繞組每次通電時間不得超過20s，斷續通電，通斷時間，通斷時間之比不大于1：8。
壽命：電壽命1000次；機械壽命10000次。
該繼電器通常不需維護，但一年應檢查一下掉牌是否靈活，工作電壓線圈是否斷線。
