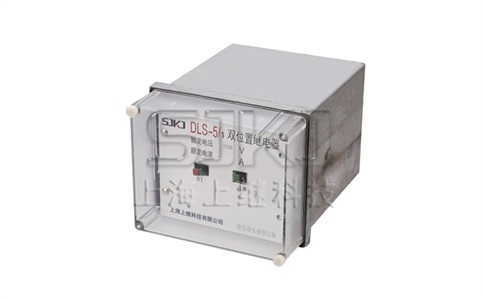

DLS-30A型雙位置繼電器
1用途
DLS-30A型雙位置繼電器用于各種保護裝置中，以實現機械閉鎖，并有位置指示。
2結構
產品由兩個相互聯接的電磁機構、互鎖滑塊機構、位置指示器及觸點系統組成。每個電磁機構由磁軛、線圈及銜鐵組成，互鎖滑塊機構由兩個滑塊及拉簧組成。
產品采用插拔結構,便于調整和維護。結構代號為:A11K、A11P、A11H、A11Q。
3.3 動作值
a.電壓繞組的動作值不大于額定電壓值的70%;
b.電流繞組的動作值不大于額定電流值的90%。
3.4 功率消耗
當輸人激勵量為額定值時，產品中每個繞組的功率消耗不大于12W。
3.5 熱性能: 當環境溫度為40°C時，線圈應能承受110%額定值歷時2min 其溫升不大于65°C。
3.6 介質強度:耐受2kV、50HZ、歷時1min 交流試驗電壓無擊穿或閃絡現象。
3.7 觸點性能
產品觸點應能斷開電壓不大于250V,電流不大于1A，容量為50W 的直流有感負荷電路(時間常數為5±0.75ms),或電壓大于250V,電流不大于3A,容量為250VA 的交流電路(功率因素為0.4±0.1)5000 次。
3.8 產品的動作速率應不大于60 次/h,線圈每次通電時間不超過1S。
使用與維護
產品的驗收步驟:
a.檢查產品的外觀是否損壞;
b 當產品的兩個銜鐵都處于吸合狀態時，檢查兩個滑塊是否在同一水平面上;
C.檢查產品的動作值是否滿足技術要求;
d.該產品通常情況下不需維護,但一年應檢查一次指示器是否指示正常,工作電壓線圈是否斷線。
6 供應成套性
隨產品供應的備件及文件應有：
a.合格證明書
b.前接線或后接線的安裝附件；
c.根據用戶要求，供應一定數量的易損零件。
7訂貨須知
訂貨時應指明：
a.產品的名稱型號；
b.額定電壓，額定電流;
c.訂貨數量。
