JLS-81/002靜態雙位置繼電器用于交直流操作的各種保護與自動控制系統中,作為切換閉鎖元件。

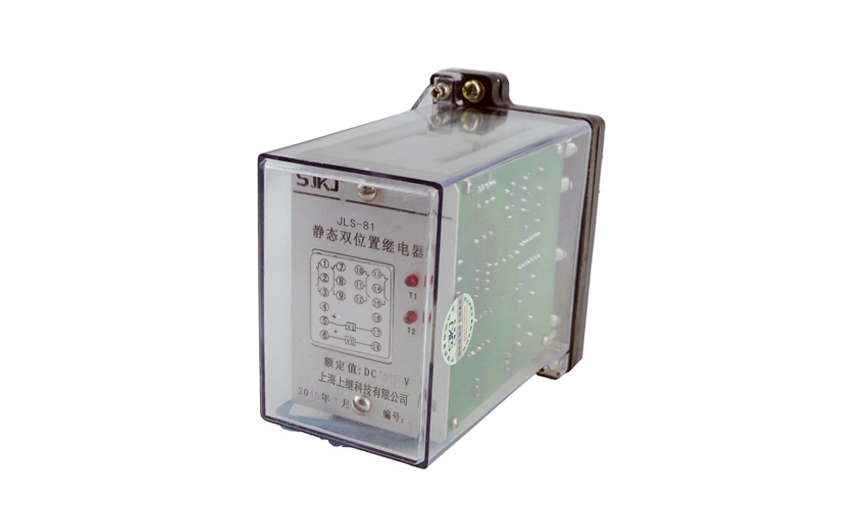

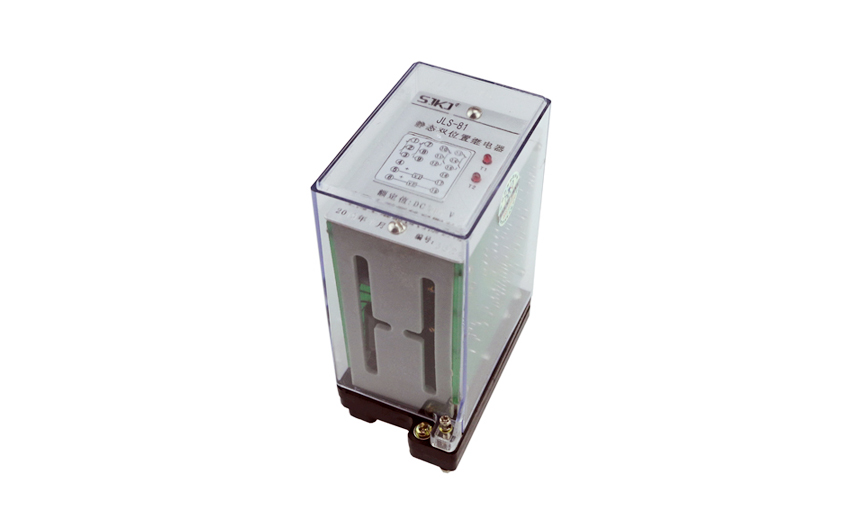

JLS-81/002靜態雙位置繼電器概述
JLS-81/002靜態雙位置繼電器用于交直流操作的各種保護與自動控制系統中,作為切換閉鎖元件。
本系列產品采用進口雙位置繼電器組成,不需要任何繁瑣的機械調整,安全可靠,并有可靠,并有分閘、合閘指示,分閘、合閘線圈由電流啟動或電壓?jiǎn)?dòng),電流啟動值從0.25A~6通用。接線時注意極性,簡化了大量的規格,這樣既方便設計安裝,又利于配套。
JLS-81/002靜態雙位置繼電器型號及命名含義
JLS-81/002靜態雙位置繼電器結構
本系列產品安裝尺寸與DLS-10B、DLS-30A型完全相同,可直接替代。DLS-40F、DLS-5系列產品由于體積龐大,在使用中不方便,可采用JLS-86系列中接點形式一致而體積小的產品替代。當繼電器線圈分別勵磁動作時,一組觸點閉合,另一組觸點斷開,繼電器在任何情況下保持一種狀態。繼電器的可動系數由永久磁鋼保持。
JLS-81/002靜態雙位置繼電器技術參數
5.1 規格見表: 定貨時:只要注明動作電壓值
5.2 動作電壓不大于額定電壓的70%。
5.3 動作電流不大于最小額定電流的80%。
5.4 在額定情動值下,動作時間不大于30mS。
5.5 功耗不大于6W。
5.6 觸點性能
5.6.1 觸點斷開容量
繼電器在電壓不大于250V,電流不大于1A, T=5±0.75mS的直流有感負荷電流中觸點斷開容量為50W:電壓不大于250V,電流不大于250A,電流不大于5A的交流為5A。
5.6.2 觸點長期允許閉合電流為5A。
5.6.3 繼電器輸入激勵量為額定值時,觸點電路在DL478-92 ?靜態繼電保護及安全自動裝置通用技術條件?4.6.1條規定負荷下,能可靠動作及返回,其壽命次數為105。
5.7 絕緣電阻 繼電器的各導電電路連在一起與外露的非帯電金屬部分及外殼之間,以及線圈電路與觸點電路之間,用開路電壓為500V的兆歐表測定,其絕緣電阻應不小于300M0。
5.8 介質強度 繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間,以及線圈電路與觸點電流之間,應能承受2KV,,50Hz的交流電歷時1分鐘試驗,無絕線擊穿或閃絡現象。
5.9 重量 繼電器的重量約為1Kg。
JLS-81/002靜態雙位置繼電器內部及外引接線圖(正視圖)
JLS-81/002靜態雙位置繼電器外形及開孔尺寸
JLS-81采用JK-1殼體, 見335員附圖2。
JLS-84采用CJ-1殼體, 見336頁附圖3。
JLS-86采用SJ-4殼體, 見336頁附圖4。
